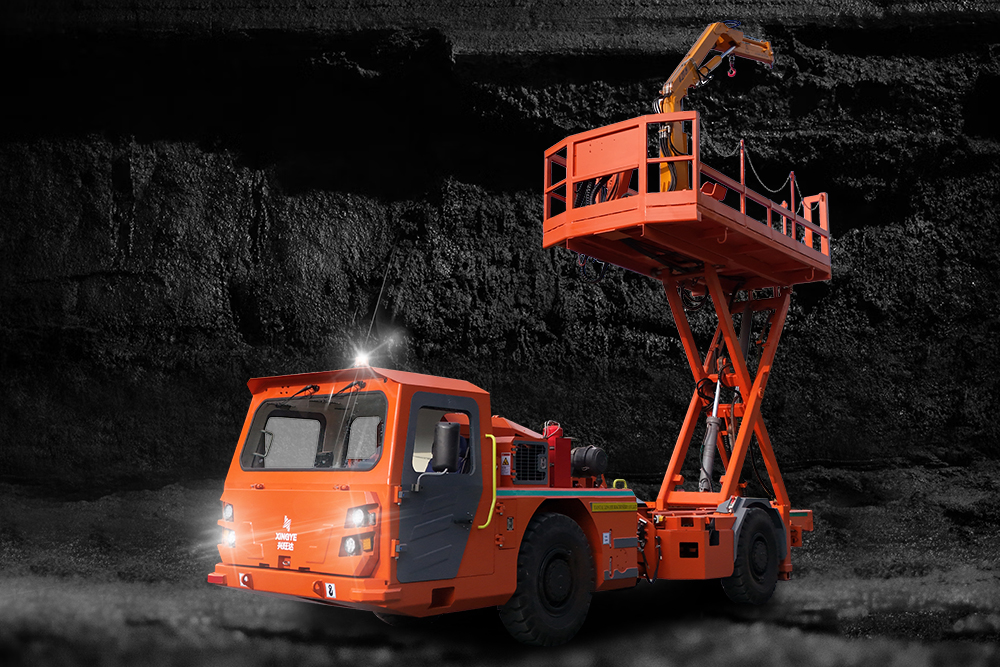

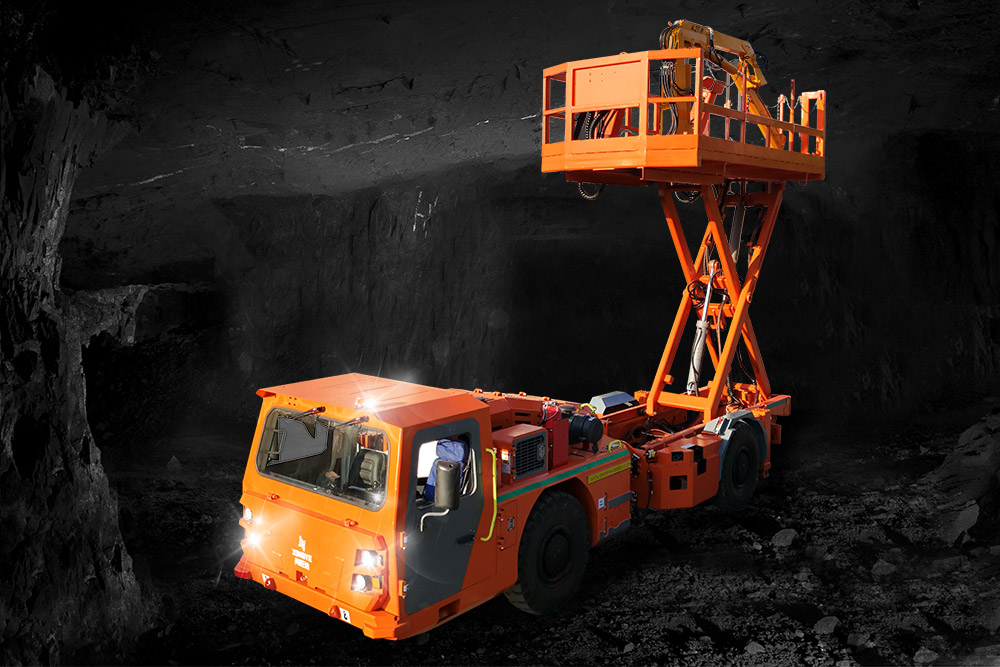

مركبة تركيب الأنابيب UA-5 من شركة شينغ يي للآلات هي معدات خاصة تحت الأرض مصممة خصيصًا لتنفيذ أعمال حفر وأنفاق مناجم غير الفحم، وتلبي الاحتياجات الخاصة لعمليات الأنفاق، وتتمتع بقدرة تكيف وقيمة عملية عالية.
تتمثل الوظائف الرئيسية لمركبة UA-5 في توفير منصة لتركيب الأنابيب ومساعدة عمليات تركيبها، ويصل أقصى ارتفاع رفع للمنصة إلى 4.5 متر، مما يلبي بدقة متطلبات تركيب الأنابيب على ارتفاعات مختلفة في مشاريع الأنفاق. سواء كانت توصيل وتثبيت الأنابيب المرتفعة أو ربط وضبط خطوط الأنابيب المتوسطة، توفر للعمال منصة تشغيل مستقرة لتنفيذ جميع أنواع أعمال التركيب بسهولة.
كما تم إجراء تحسينات متخصصة لبيئات تركيب الأنابيب المعقدة داخل الأنفاق: تحافظ المعدة على أدائها المستقر دون تدهور أمام ظروف التشغيل القاسية الرطبة والمغبرة داخل الأنفاق، مما يضمن عدم التأثر بالعمليات الدقيقة مثل توصيل وغلق وصلات الأنابيب. وحتى في مناطق العمل ذات المساحات الضيقة والتضاريس المنحدرة، يمكن تعديل موضع المنصة بمرونة لتوفير مساحة تشغيل كافية للعمال، وضمان تنفيذ مراحل التركيب مثل رفع الأنابيب ومحاذاتها وتثبيتها بكفاءة عالية.
|
المعلمات الرئيسية |
|
|
الأبعاد الخارجية （mm） |
8400*2000*2850 |
|
ارتفاع رفع المنصة (مم) |
6600 |
|
管أقصى ارتفاع رفع الأنابيب (مم) |
6600 |
|
أقصى وزن للرفع (كجم) |
5000 |
|
أبعاد المنصة (مم) |
4150*2000 |
|
أقصى قطر للأنابيب على منصة التخزين (مم) |
1220 |
|
زاوية اهتزاز الذراع المتأرجح (درجة) |
±20 |
|
المعلمات الرئيسية |
|
|
السرعة الأول |
4.62 |
|
السرعة الثانية |
9.09 |
|
السرعة الثالثة |
25 |
|
بيانات قدرة العبور |
|
|
زاوية تأرجح المحور الأمامي |
±7 |
|
أقصى زاوية توجيه |
±40° |
|
قدرة صعود المنحدرات (درجة) |
14 |
|
درجة حرارة بيئة التشغيل |
-15°C～+50°C |
|
المواصفات المعتمدة في تصميم المعدة |
|
|
GB 21500-2008 متطلبات الأمان لشاحنات نقل الخام ذات الإطارات بلا قضبان للمناجم تحت الأرض |
|
|
JB/T 13429-2018 مركبات الخدمة تحت الأرض للمناجم |
|
1. ١. مزود بنظام تسوية أوتوماتيكية، وعند تشغيل المعدة على الطرق المنحدرة، يمكن تفعيل وظيفة التسوية الأوتوماتيكية بضغطة زر واحدة، مما يعزز كفاءة التشغيل بشكل كبير.
2. ٢. لوحة تحكم مرتبة وفق هندسة جسم الإنسان، مزودة بحزام أمان ثلاثي النقاط وشاشة عرض مرئية مقاس 7 بوصات، مما يحسن راحة القيادة وكفاءة الإنتاج.
3. ٣. تصميم دعامتين للمنصة، يمكنه رفع الأنابيب إلى مواقع التركيب لجعل عمليات التركيب أسهل وتقلل من الجهد المبذول.
4. ٤. مكابح حافة العجلة ذات الأقراص المتعددة المبللة مغلقة بالكامل، تعمل بالزنبرك وتتحرر هيدروليكياً، وتوفر ضمان مكبح موثوق لعمليات المركبة.
5. ٥. مزود بنظام تحكم ذكي PLC، يوفر حماية فورية في عدة جوانب بما في ذلك محرك المركبة، ناقل الحركة، محاور العجلات، النظام الهيدروليكي وسلامة المشغل والآلة، ويضمن فعليًا سلامة الإنسان والمعدة.
6. ٦. الهيكل والمنصة مصممان بشكل خاص لتقليل الأضرار الناتجة عن الصدمات والاصطدامات بجدران الأنفاق إلى أقصى حد ممكن.
