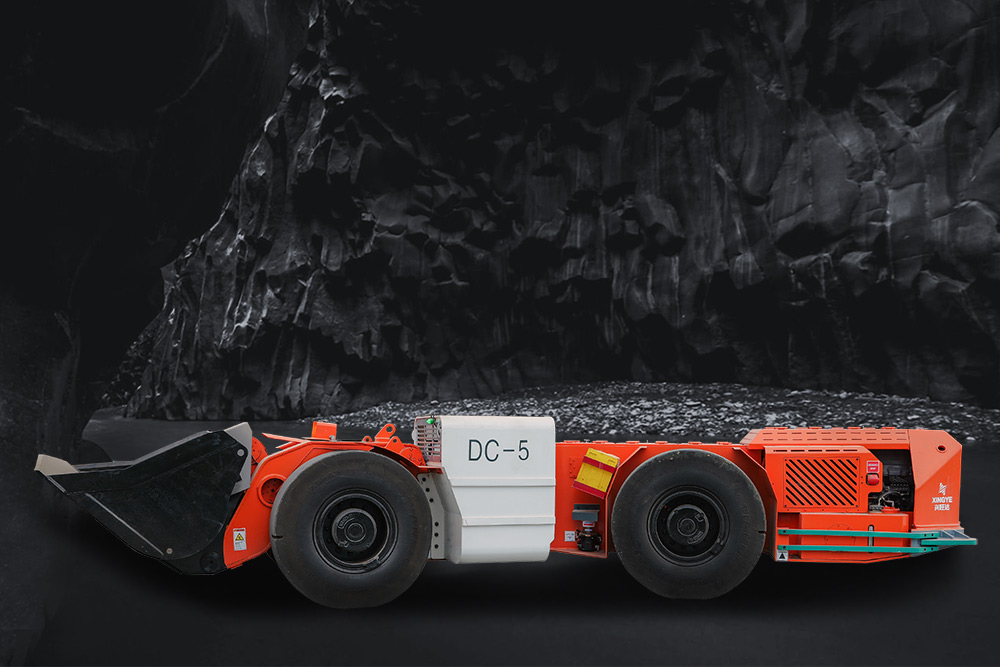

آلة التحميل والنقل المنخفضة تحت الأرض XYDC5 مناسبة لأنفاق المناجم ذات الارتفاع المنخفض.
تم إجراء تحسينات كبيرة على هندسة الإنسان من منظور التشغيل والصيانة.
تم تحسين الارتفاع مقارنة بنماذج آلات التحميل تحت الأرض التقليدية، مما يجعلها أكثر ملاءمة للعمل في الأنفاق المنخفضة.
كابينة السائق حاصلة على شهادة ROPS/FOPS لضمان الأمان والموثوقية، مصممة وفق مبادئ هندسة الإنسان لتوفير مساحة تشغيل مريحة.
مقعد السائق مزود بامتصاص صدمات الزنبرك قابل للتعديل، ويمكن ضبطه للأمام والخلف وكذلك للأعلى والأسفل.
تستخدم آلية العمل ست وصلات عكسية ذات قوة كشط كبيرة، والذراع الرئيسي مزود بدبوس قفل أمان لحماية العاملين أثناء عمليات الصيانة والفحص.
الفرامل العاملة وفرامل الوقوف تعمل بنظام فرملة الزنبرك وتحرير هيدروليكي.
نقاط التزييت موزعة بشكل منطقي لتسهيل عمليات الصيانة.
نظام نقل الحركة مصمم للتوافق الدقيق مع المعدة، ويتميز بكفاءة نقل قوة عالية.
|
المعلمات الرئيسية |
|
|
الوزن الحمولي المقدر |
5 000 kg |
|
الأبعاد الخارجية (مم) |
8600×2400×1629 |
|
قوة القص القصوى |
90 kN |
|
قوة الجر القصوى |
125 kN |
|
سعة الدلو القياسية |
2.3 m³ |
|
سرعات التقدم والتراجع |
|
|
السرعة الأول |
4.1 km/h |
|
السرعة الثانية |
8.2 km/h |
|
السرعة الثالثة |
23.2 km/h |
|
زمن حركة آلية العمل |
|
|
زمن رفع الذراع |
5.7 sec |
|
زمن خفض الذراع |
3.2 sec |
|
زمن إمالة حاوية الحمل |
2.1 sec |
|
بدون حمل |
|
|
الوزن التشغيلي |
15 600 kg |
|
حمل المحور الأمامي |
8 200 kg |
|
حمل المحور الخلفي |
7 400 kg |
|
بحمل كامل |
|
|
الوزن التشغيلي |
20 600 kg |
|
حمل المحور الأمامي |
15 600 kg |
|
حمل المحور الخلفي |
5 000 kg |
